开目3DCAPP再创先河 | 全球首款三维焊接工艺设计系统KM 3DWeld正式发布!

文章来源:开目软件
作者:开目
浏览量:3431
发布时间:2022-11-16 11:38:53

博观而约取,厚积而薄发!深研制造企业的用户需求,结合三十年的工艺知识沉淀,经过研发团队技术攻关,开目自主研发的三维焊接工艺设计系统3DWeld正式首发,为3DCAPP系列再添浓墨重笔!

三维焊接工艺设计系统KM 3DWeld_1


导读

焊接工艺是一种在加热、加压、或者加热并加压的环境下,借助或不借助焊接材料,使得同种或异种材质的母材通过原子之间的结合和扩散、实现连接成一体结构的加工工艺方法。它是一种连接性能好、结构刚度大、整体性能好、方法种类多、适应性广、非常重要的工艺方法。

随着现代科学技术的飞速发展和工业自动化步伐的推进,焊接工艺设计正由二维图纸升级为三维CAPP辅助设计,焊接操作也经历着从传统的手工焊接迈向自动化、智能化的焊接发展趋势。

而目前制造企业通常采用的依然是传统的二维焊接工艺设计模式,虽然部分制造企业通过引入焊接机器人等装备,在一定程度上提高了焊接生产率,但依然在焊接工艺设计方面还是存在以下弊端与不足:

1、焊接工艺设计效率低下:面对复杂产品的设计,传统的二维图纸不便理解,焊接工艺编制尤为困难,效率低下且易出错;

2、二维工艺卡片指导性差:传统焊接工艺运用二维工艺软件进行编制,输出的工艺卡片不直观,对生产操作指导性不强;

3、工艺设计质量参差不齐:焊接工艺专业性要求高,依托个人能力和经验,编制出的焊接工艺文件质量参差不齐,焊接产品质量也难以标准化;

4、专业人才培养难度高:焊接机器人需依据适配的工艺规程及操作程序进行离线编程方能进行操作,这对工艺人员能力提出了更高阶挑战,培养难,招聘更难。

开目3DWeld是一款智能化的焊接工艺设计与仿真系统。能够自动识别焊接特征,基于焊接工艺知识库,在三维交互式环境下,快速定义焊接工序内容,形成结构化的焊接工艺信息,并辅助焊接工艺仿真模拟,提高焊接工艺设计效率和质量,焊接参数可直接传输给焊接机器人等焊接设备,帮助企业提高工艺设计与制造的协同效率,减少差错、缩短产品研发周期。

三维焊接工艺设计系统KM 3DWeld_2

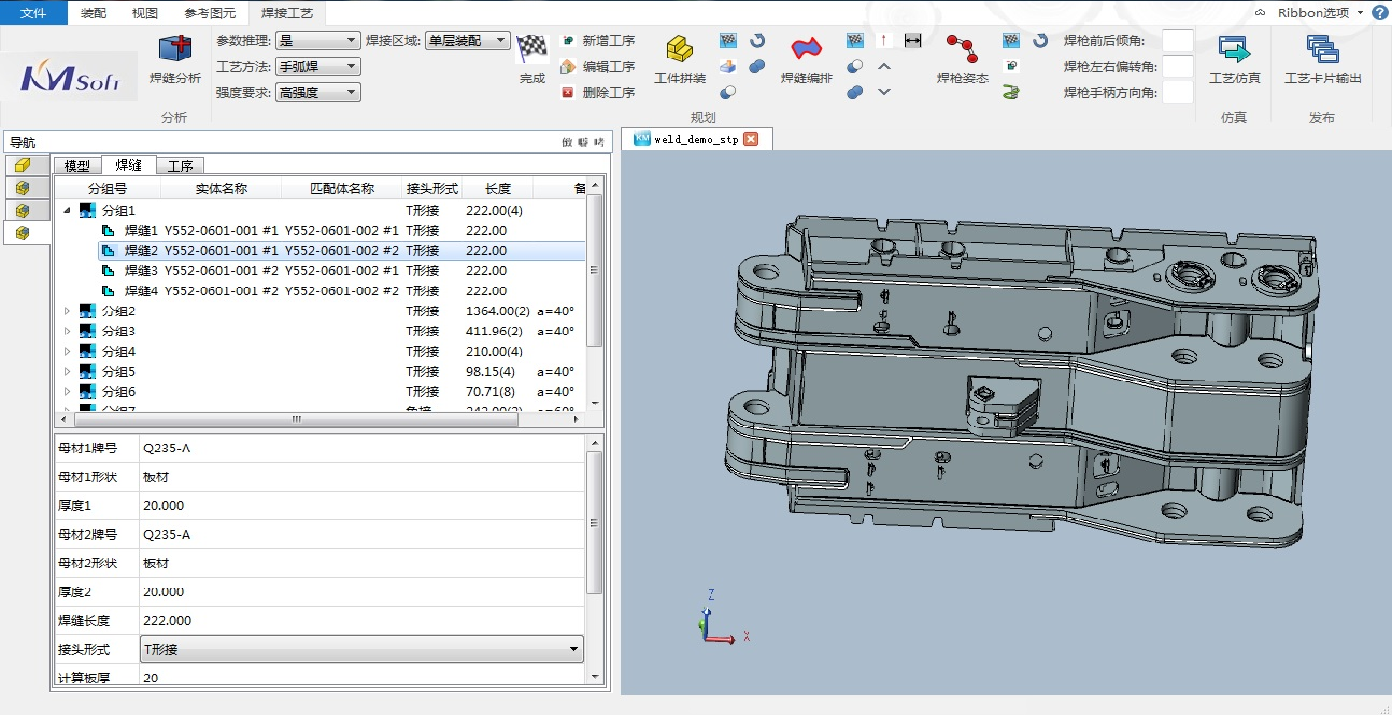

快速导入三维数模,智能识别焊接特征

数字化转型浪潮下,三维设计已成为制造企业进行产品创新设计的主流方式,三维数模也是研发、工艺、制造工程师们沟通的重要信息媒介,攻克基于三维模型的制造特征识别技术,正成为各大工业软件厂商技术突破的关键方向。

开目3DWeld系统能够一键式导入各类复杂的三维数据模型,作为唯一的数据源。3DWeld不仅能够自动读取模型的基本信息、建模特征信息、BRep信息、标注信息等,而且还能通过开目自主研制的焊接特征识别技术,自动从获取的信息中分析出该零件模型的各类焊接工艺信息,并快速将设计意图转换为焊接工艺要求。

基于制造特征识别技术,开目3DWeld可对三维模型进行自动分析:

1、自动识别工件形状,含板材、型材、管材等;

2、自动识别焊缝、坡口特征,提取焊接符号及其他信息;

3、自动识别工件接头形式,如对接、角接、搭接、端接、T形接、错位角接等;

4、自动计算焊缝空间位置,含平焊、横焊、立焊、仰焊等。

三维焊接工艺设计系统KM 3DWeld_3


一键式焊缝识别,高效实现焊接工艺设计


开目3DWeld基于知识库的工艺参数推理,输出优化的焊接工艺参数。采用“一键式”焊缝识别、自动化的焊接工艺参数推理、可视化焊接工艺规划设计,快速生成各类三维工艺卡并进行发布,可帮助企业解决重复劳动工作,提高工艺设计效率,使得工艺人员能够将更多的精力和时间用于从事工艺创新的工作。

焊接工艺规划设计:

1、基于工艺知识库,推理焊接工艺参数;

2、支持耗材、工时自动计算;

3、 采用消耗式焊接工艺规划,快速高效;

4、提供焊枪姿态规划,模拟化线;

5、焊接工艺知识库管理,实现知识传承。


焊接工艺文件发布:

1、支持焊接工艺结构化数据导出;

2、支持自定义焊接工艺模板;

3、输出文件格式丰富,支持word、excel、pdf、wps输出;

4、支持输出3DPDF焊接工艺卡片。
三维焊接工艺设计系统KM 3DWeld_4
三维焊接工艺设计系统KM 3DWeld_5

三维焊接工艺设计系统KM 3DWeld_6

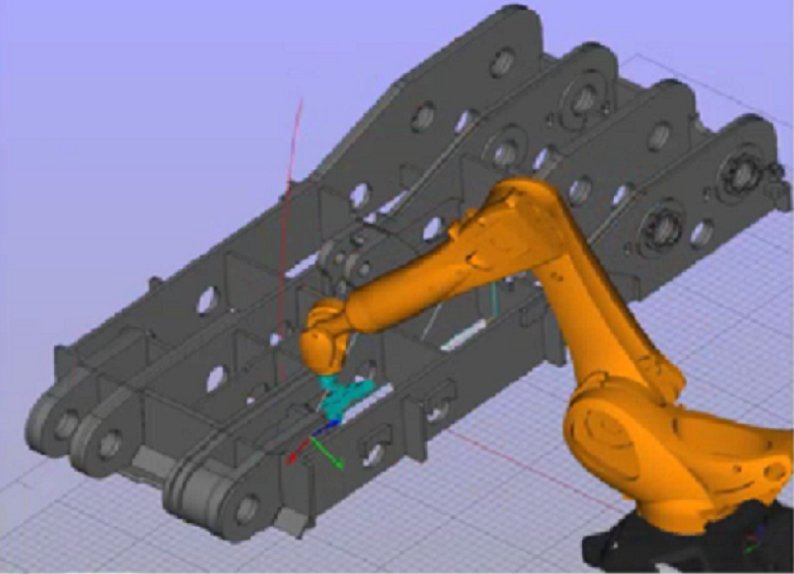

智能焊接工艺模拟仿真,可视化指导车间生产


开目3DWeld以三维数模为基础,实现工艺设计从二维向三维模式转变,为设计人员提供了一个接近真实的可视化工艺设计环境。3DWeld输出的模拟仿真文件,可实现在车间现场可视化查看,焊接操作人员可观察完整的焊接工艺动画过程及细节,准确理解焊接工艺操作要求。三维焊接工艺设计过程的仿真和校验,直观、便捷地指导现场生产,将大大提高工艺设计的质量和效率。

三维焊接工艺设计系统KM 3DWeld_8

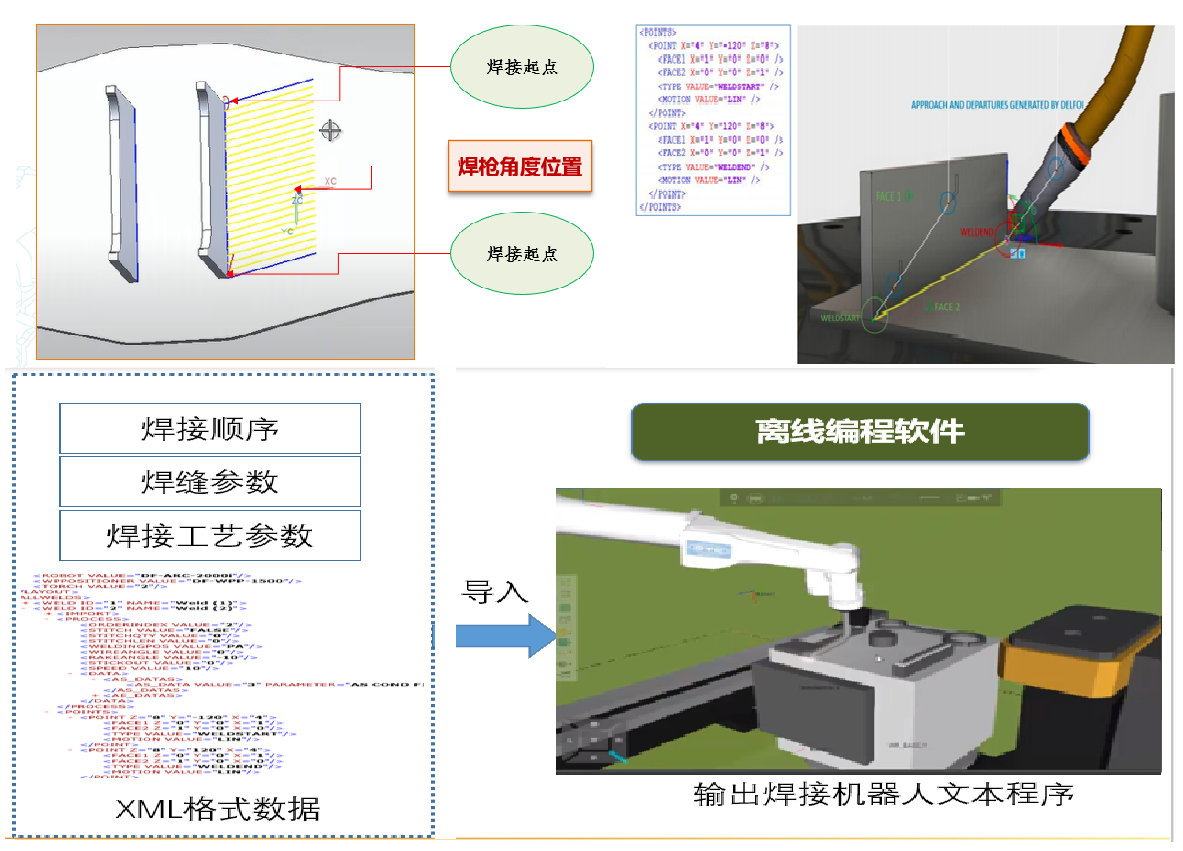

开放灵活的集成接口,助力焊接机器人离线编程

为了提高焊接生产水平,改善焊接环境条件,制造企业已陆续通过焊接机械手臂或焊接机器人,构建自动化焊接生产线,现已成为焊接装备制造业高效发展的重要趋势。

开目3Dweld不仅能支持快速生成焊接机器人所需的焊接工艺文件,并且提供与离线编程软件的集成接口,能将结构化焊接工艺数据传递给离线编程软件,实现焊接程序的快速生成,大幅节省生产准备时间,为机器人编程和调试提供灵活的编程环境。



开目3DWeld的发布,再度开启3DCAPP创新先河,进一步丰富了开目三维智能工艺设计与仿真解决方案,扩大了开目数字化工艺与制造产品阵营,同时也高效助力制造企业实现焊接工艺的自动化、智能化设计。

应用开目3DWeld,企业焊接工艺设计效率可提升50%,生产效能可大幅提升;通过三维焊接工艺可视化指导现场生产,以及焊接机器人数控离线编程,产品质量可提升30% ;并且通过工艺知识的持续积累和复用,可快速提升企业焊接工艺创新能力。欢迎广大制造企业用户垂询,热线:027-67869829。

自主研发攻坚克难,实力新品层出不穷!未来,开目公司将继续刻苦钻研,不断开拓创新,多方位助力制造企业智能升级,为广大用户提供功能更强大的国产化高端工业软件,敬请期待!
