基于PMI的检验工艺智能生成：开目PLM打通三维模型到现场检验的数据闭环

当前，主流三维CAD输出的MBD模型已承载完整 PMI尺寸、公差、基准、粗糙度、技术要求等制造信息，但流转至工艺、检验、车间环节时，数据常被拆分为截图、表格、纸质卡片，依赖人工摘录转译，重回二维解读、经验驱动的模式。

这正是PMI价值被低估的地方。

开目PLM搭建PMI提取、存储、调用、交互、变更同步的完整闭环，提供统一工艺 PMI 数据入口，自动结构化解析三维制造信息，以 PMI 驱动检验工艺生成，打通图纸、标注与工艺双向联动，实现设计变更可控下传。助力企业激活模型内制造数据，完成从 “拥有三维模型” 到 “具备数字化制造能力” 的跨越，夯实研产一体化数字主线根基。

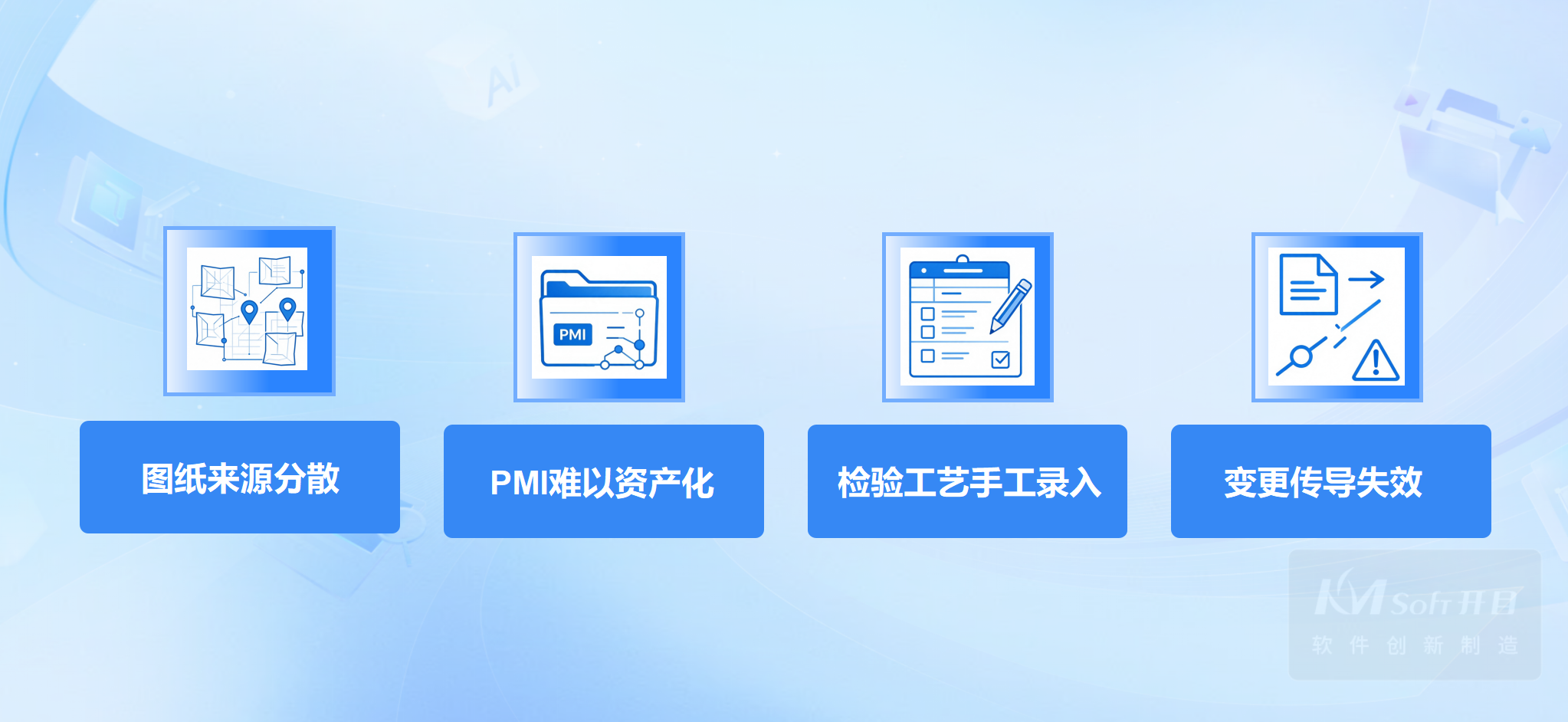

如果把PMI放到设计、工艺、检验和制造协同的全流程中来看，企业当前面临的问题，往往并不是单点问题，而是一条链路上的连续断点。

◉ 工艺图纸来源分散，制造信息缺乏统一入口。设计图纸、工艺简图、现场文件多头维护，各岗位缺少统一的工艺 PMI 图基准。同一制造信息反复整理核对，图纸与工序绑定松散，人员需要在多版本文件间来回切换，已有数据无法作为可靠业务起点，拉低业务整体效率。

◉ PMI 仅是可视化展示，无法沉淀企业数字资产。企业虽可完成三维标注，但 PMI 仅停留在图形展示层面，未纳入业务系统数据层。即便提取出来，也只是静态表格、零散字段，缺少结构化索引。下游仍靠人工查找抄录，PMI 数据难以查询、复用与追溯，无法沉淀为企业数字资产。

◉ PMI 只可查看，难以深度赋能检验工艺。检验工艺仍依赖手工录入复制，PMI 仅用于参考，不能直接导入工艺、检验卡片，标注信息无法自动引用。图纸、PMI、工艺内容相互割裂，缺少高亮定位联动，编制过程相当于人工搬运数据，核对成本高，容易产生人为错误。

◉ 设计变更传导失效，上下游版本极易失步。PMI 本应随模型版本同步更新，但不少企业工艺、检验内容录入后便脱离设计源头。模型修改后，PMI 更新无法自动下推，工序、检验项继续沿用旧版数据，造成版本混乱，加剧制造质量风险。

针对以上业务堵点，开目PLM打造了一套覆盖PMI 提取 — 结构化管理 — 工艺调用 — 交互联动 — 变更同步完整闭环的应用体系，一一破解行业痛点。

◉ 统一工艺 PMI 图入口，锚定唯一数据源头

开目PLM引入设计零件模型作为唯一源头后，工艺编制、检验项填写和图纸互动均以零件图为统一基准展开。工艺人员可基于同一份零件图完成检验项填写、内容核对和交互定位，避免在多份资料之间反复切换。

统一入口的意义在于，让制造信息始终围绕同一数据基准流转。设计零件模型一旦成为唯一源头，后续的提取、引用、互动和更新都能保持一致，避免工艺与检验在多源文件之间反复切换、重复校对。

◉ 自动提取 + 结构化存储，把模型信息变成企业资产

通过CAD工具与开目PLM平台协同，图纸或模型在检入后即可自动提取PMI相关信息，把尺寸、公差、圈项、技术要求等内容从图形层转化为系统可识别的数据对象。过去需要工艺人员逐条查阅、逐条摘录的工作，如今可以由系统在源头自动完成。

与此同时，提取后的PMI还可以按图纸标注、技术要求等类别进行结构化管理，并建立清晰对应关系。这样一来，PMI不再只是临时结果，而是企业可以长期积累、持续复用的数字资产。

◉ PMI 直接赋能检验工艺，图纸-数据-工艺双向高亮联动

在检验工艺编制过程中，开目PLM系统支持将PMI信息按配置规则直接引用到工艺内容和检验项中。圈项、尺寸信息、技术要求等内容不再需要手工搬运，而是按模板要求直接写入对应位置。

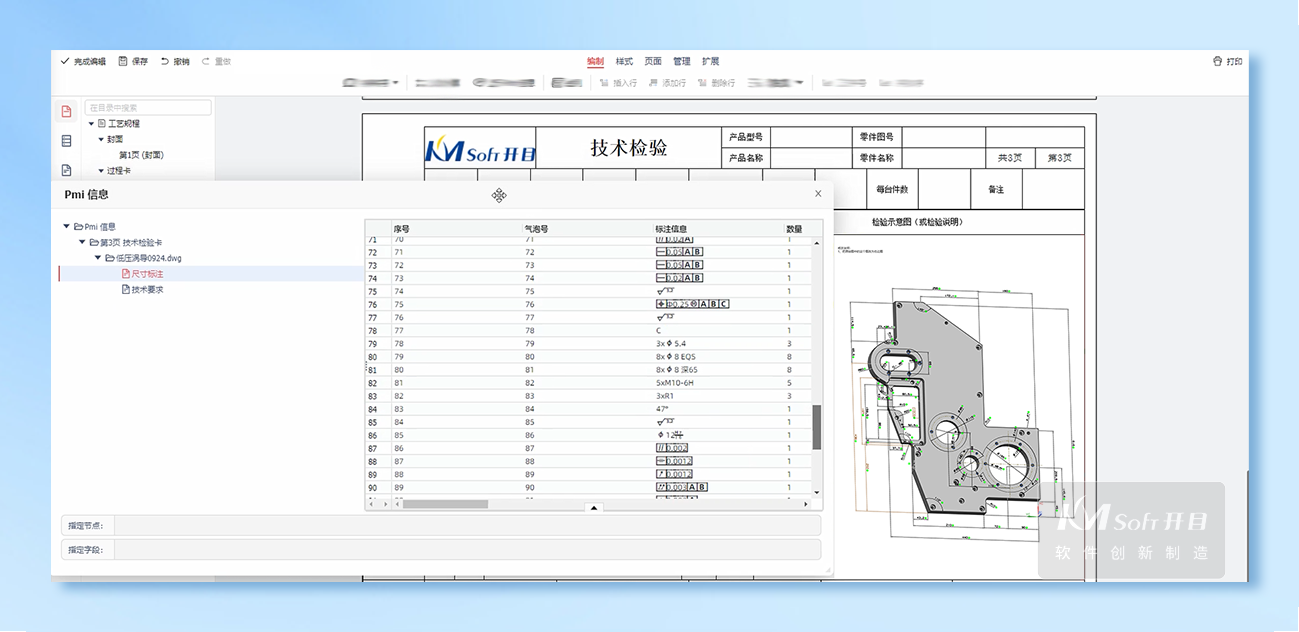

系统同时支持图纸、PMI信息和工艺内容之间的双向联动。用户选中PMI时，可在图纸或模型中同步高亮定位；选中检验项时，也能反向定位到对应PMI信息。这不仅改变了工艺编制方式，也改变了核对和协同方式。因为当工艺内容来源于结构化PMI时，它天然具备更高的一致性、准确性和可追溯性，而高亮互动又让“看图纸、找标注、核内容、查引用”这一整套动作能够在同一工作上下文中完成。

◉ PMI 变更联动闭环，设计改动可控向下传递

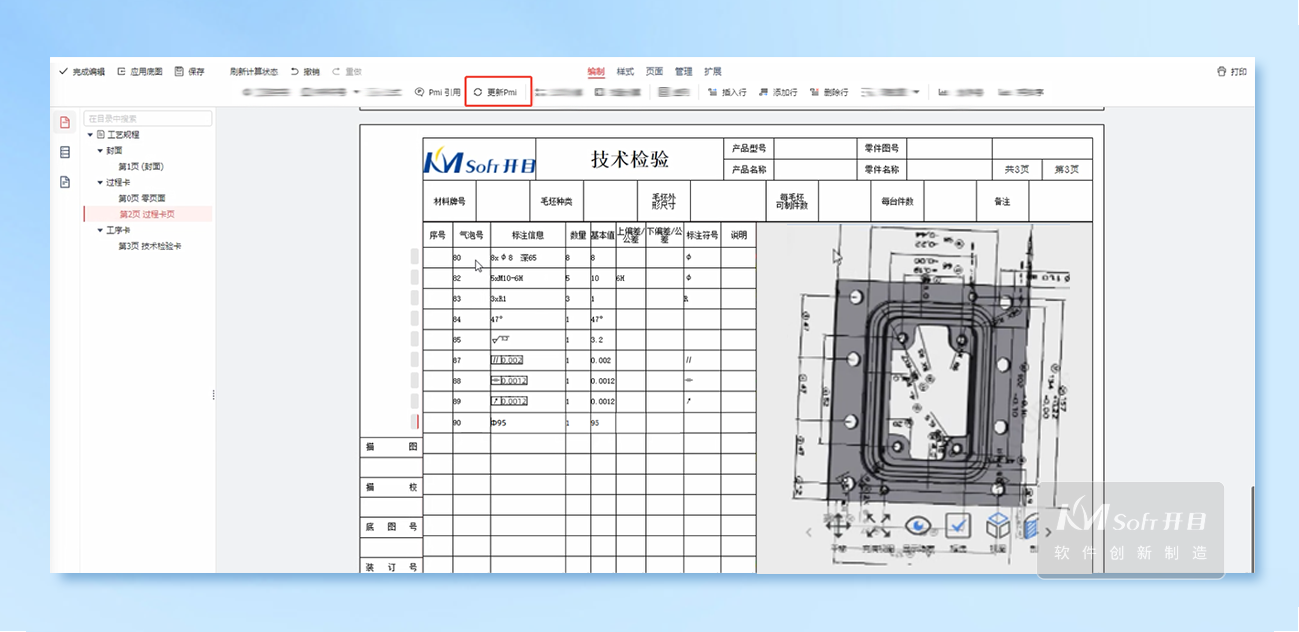

当图纸或模型中的PMI发生更新时，开目PLM系统可以基于既有引用关系，对工艺内容和检验项执行联动刷新。更新过程中，不仅能够同步圈项、尺寸和技术要求等内容，还会结合对象状态进行校验，例如是否被检出、是否已发布、是否被冻结，从而避免在不合适的状态下误更新。

这让PMI从“静态引用”升级为“动态联动”。真正的数字化制造，看的从来不是某一次提取有多快，而是当设计持续变化时，下游内容能否稳定跟上。把变更纳入PMI全生命周期管理，才能真正实现闭环。

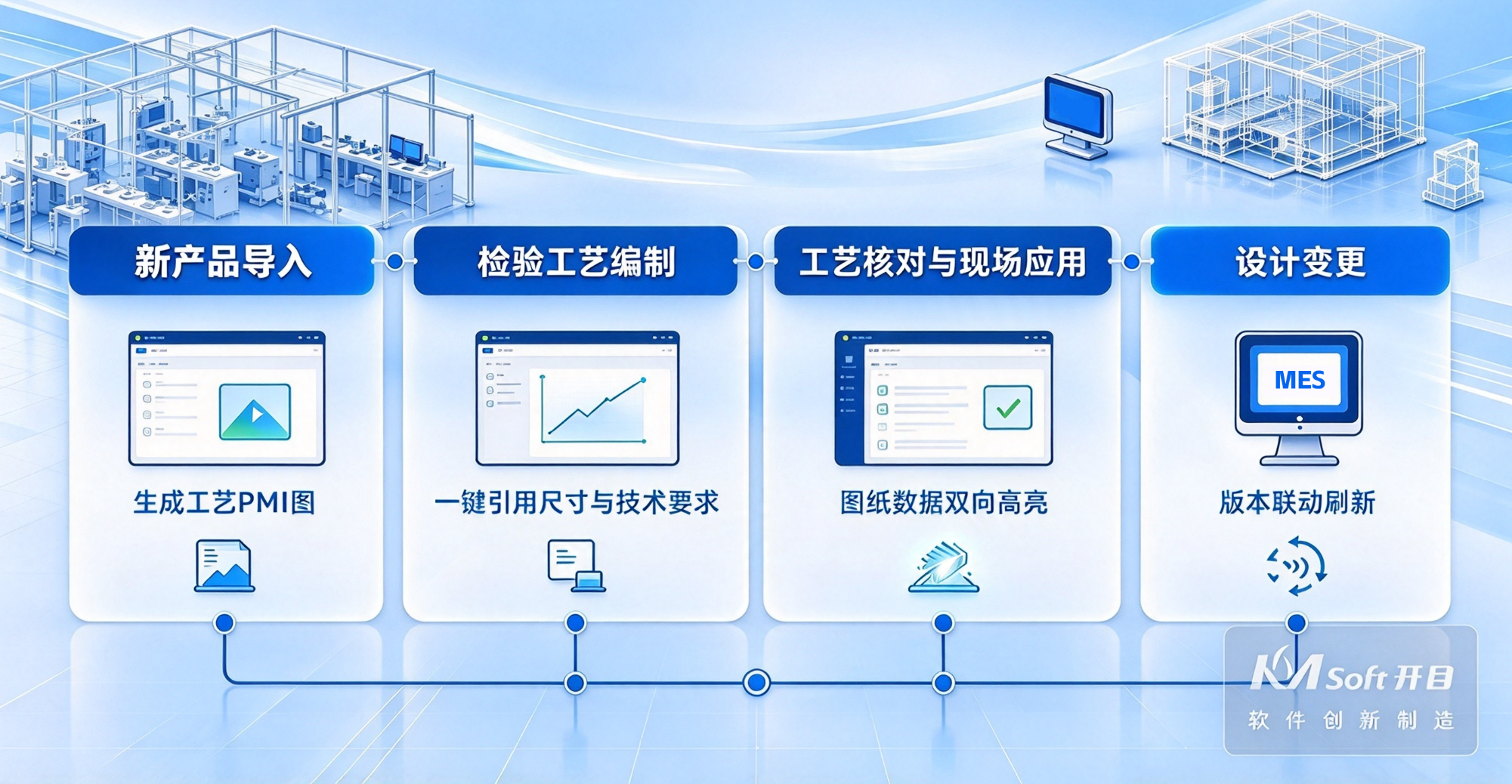

依托开目 PLM 的 PMI 全生命周期能力，某高端装备制造企业将三维模型的制造信息贯穿新产品导入、工艺编制、核对校验、现场执行、设计变更的完整业务链条，真正实现设计意图无损向下游流转。

新产品导入阶段：企业直接复用 PLM 库内设计模型快速生成工艺 PMI 图，把原生设计信息纳入工艺业务体系，在项目源头确立统一数据基准，为检验工艺编制夯实数据底座。

检验工艺编制阶段：工艺人员无需反复查阅原始三维图纸，直接调用平台结构化 PMI 数据，将圈项、尺寸、技术要求一键引用到工艺与检验项。把过去人工摘录录入的重复工作，转化为模型语义快速调用，从源头规避人工转录差错。

工艺核对与现场应用阶段：依托图纸‑PMI‑工艺双向高亮联动，快速定位检验要求对应的模型标注，适配复杂零部件、多检验项、多人协同场景。平台对接 MES 后，车间现场可复用同源 PMI 交互数据，省去跨系统图纸解析，降低现场核对成本。

设计变更阶段：PLM 内三维模型迭代更新后，PMI 依据已有引用关系联动刷新下游工艺、检验内容。结合文档发布、冻结状态校验，确保业务始终遵循最新设计版本运行，消除旧数据遗留带来的质量风险。

借助开目 PLM，PMI 不再只是模型上的可视化标注，而是贯通研产业务的数据纽带。

统一数据入口、结构化解析提取、智能生成检验工艺、双向交互联动、变更闭环管控，一套完整能力，破解三维模型 “看得到却用不起来” 的行业难题。推动企业从单纯拥有 MBD 模型，迈向真正意义上的数字化制造，让设计意图全链路无损落地。
