开目3DAST 16.0新版本正式发布,邀您解锁三维装配工艺新功能

文章来源:开目软件
作者:开目
浏览量:2333
发布时间:2023-03-01 17:53:28

精益求精,匠心升级!基于制造企业用户提出的使用需求和改进建议,开目软件正式发布三维装配工艺规划系统3DAST 16.0,新版本的稳定性与易用性、功能与性能均有大幅提档升级,进一步提升了复杂产品的三维数字化装配工艺设计的水平、质量和效率。

核心技术自主可控,引领三维CAPP创新发展

随着新一代数字技术的突破和成熟,制造企业正加快向数字化、智能化方向转型,而基于模型驱动的三维工艺设计也被广泛应用。2006年,开目软件自主开发正式推出3DAST,实现了二维CAPP向三维CAPP的转变。

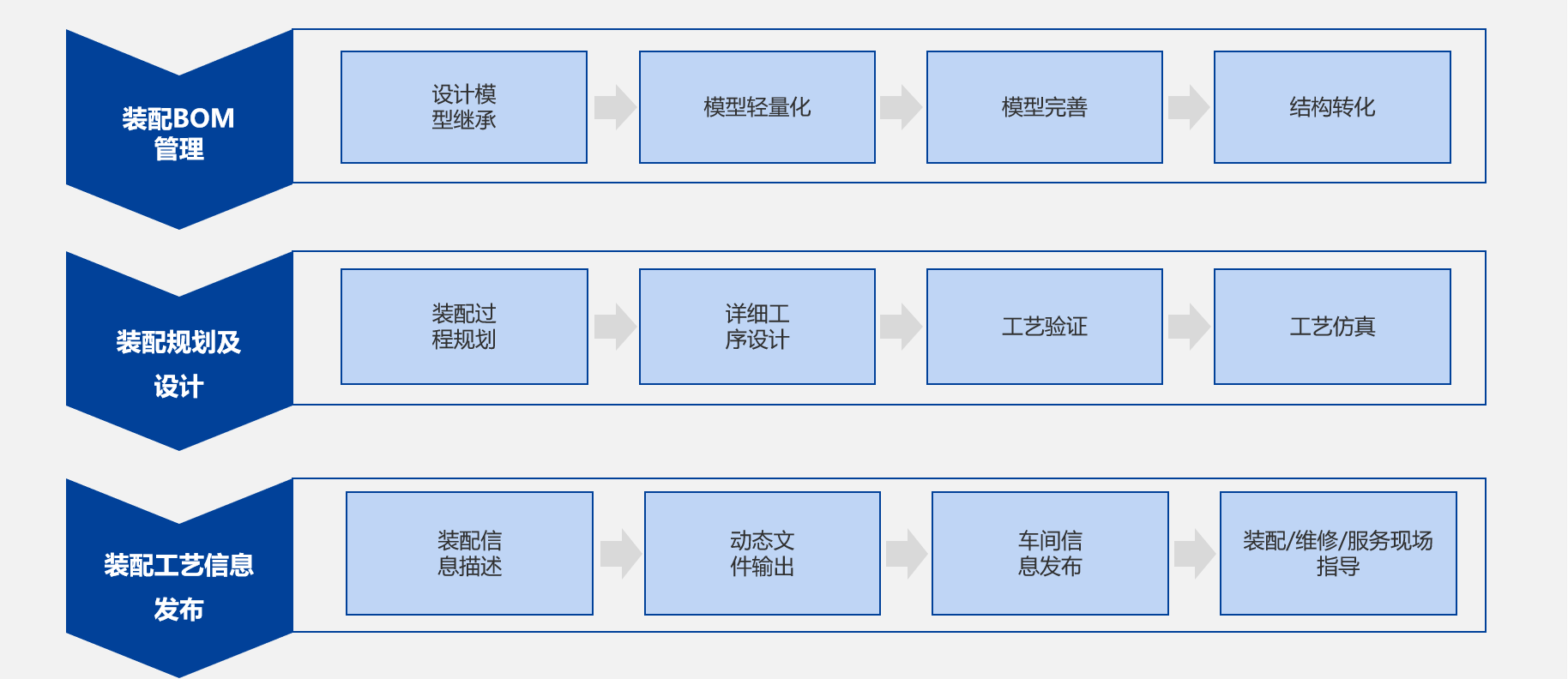

3DAST通过识别和解析三维设计模型,规划装配工艺方案,验证装配工艺合理性,仿真装配过程,实现可视化下车间指导生产,具备以下创新突破点:

◉   基于三维模型的装配信息全导入。通过与主流三维CAD集成实现设计模型信息继承,并完成轻量化处理,为后续工艺设计提供支撑。

◉   基于知识的装配流程规划。提取三维模型的属性并自动分析装配产品的连接关系,结合知识库中的知识进行推理,形成产品的装配流程。

◉   采用基于VMAP(可视图法)的装配路径规划。通过高斯球求交确定初始拆卸位姿,基于包围盒/三角面片投影进行实时干涉检查和位姿调整,将拆卸路径反求形成装配路径,实现以拖拽方式快速定义零件运动轨迹。

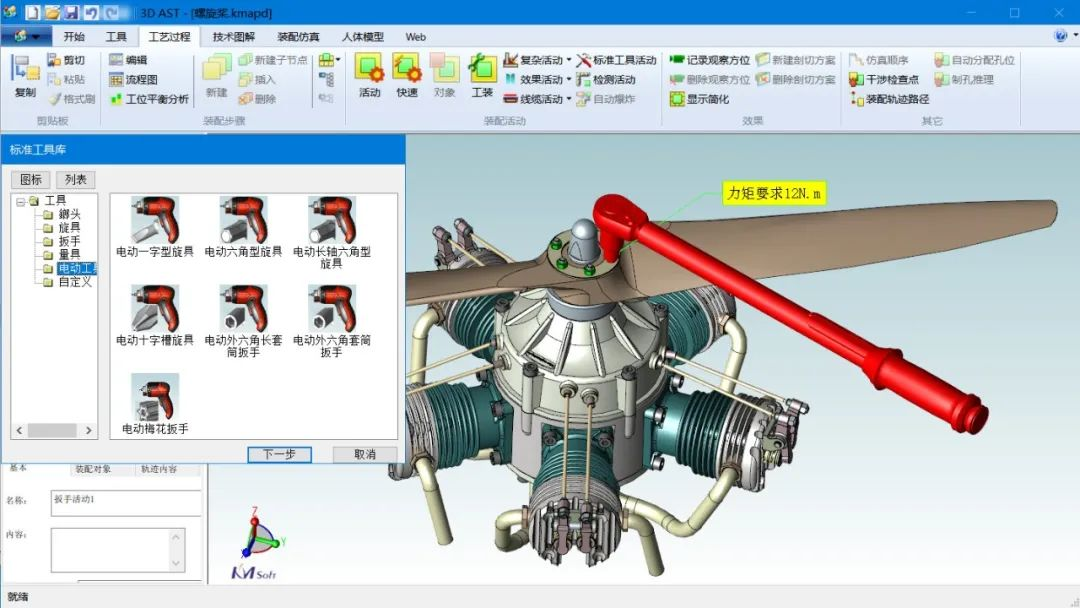

◉   可持续丰富的标准动作模板库。系统可快速调用实现焊接、涂胶、装配打孔、刷子、榔头敲击、扳手拧螺母、旋具、变形件变形运动等一系列常见的复杂装配动作,实现装配工艺的快速设计与仿真。

开目3DAST 16.0新版本_1

匠心专注应用创新,新版本多方位迭代与升级

经过多年的创新迭代,3DAST产品日臻成熟,16.0新版本在工艺复用、三维工序简图、电装工艺、大型模型处理、3DCAD兼容等方面有突破性的创新,新增诸多亮点功能。

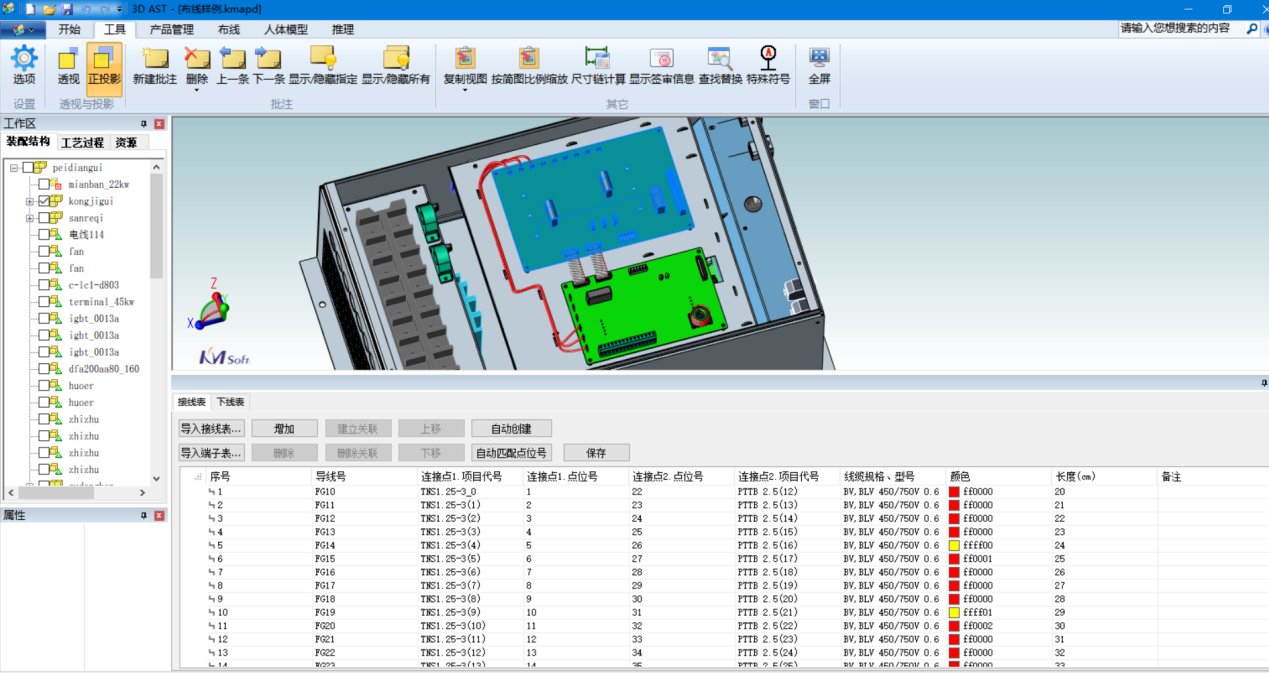

▶  优化电装工艺设计,促进线缆工艺现场指导。结合线缆工艺需求,根据线缆创建点位号,自动生成接线表、下线表与齐套表以及钉板图,为现场提供准确的下线数据和线缆布线工艺指导文件。

开目3DAST 16.0新版本_2

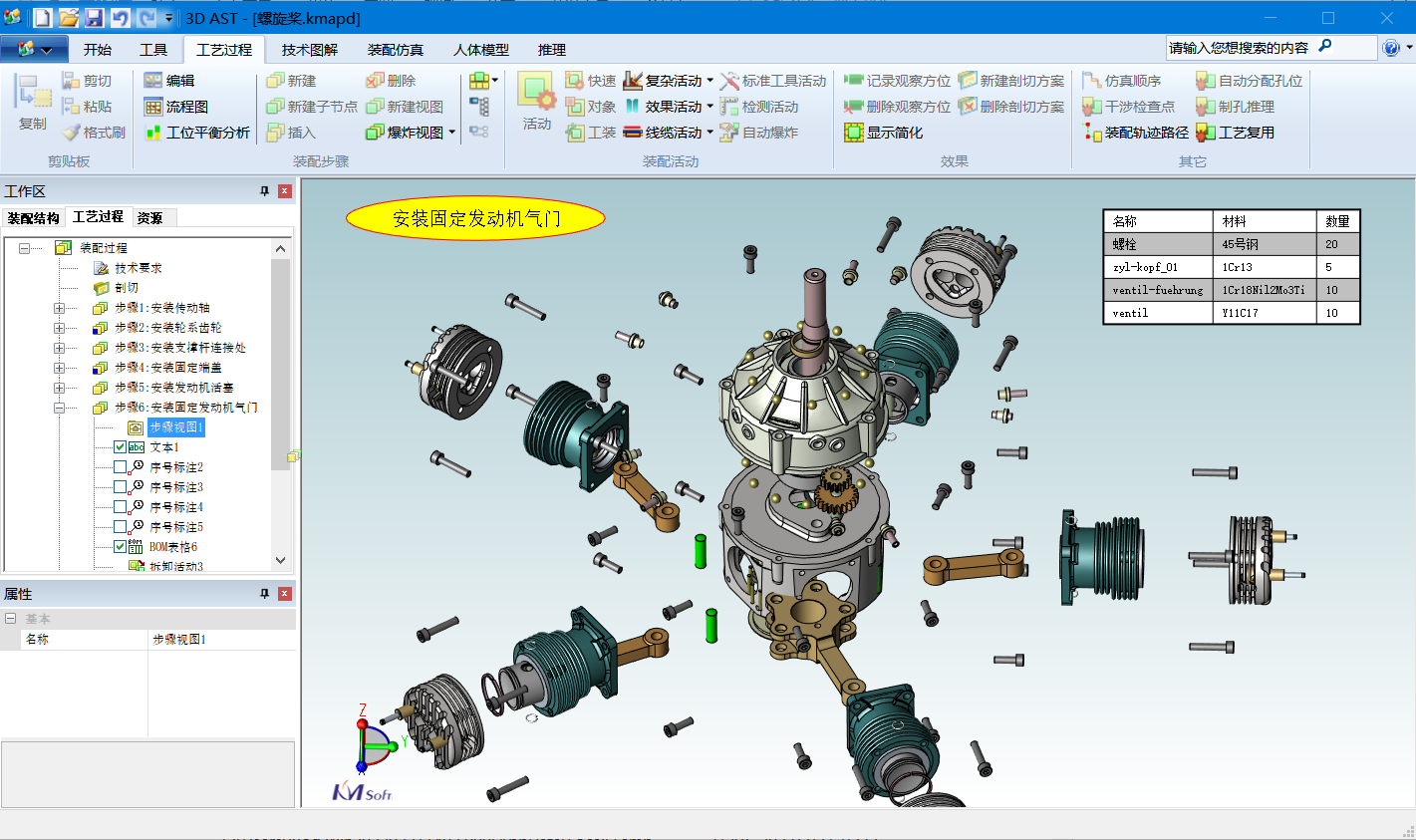

▶  快速创建爆炸视图,生成三维工序简图。在工序中通过线性爆炸、球面爆炸、自动爆炸、自由拖动等定义工序爆炸视图,快速创建三维工序简图,输出至工艺卡片,用于车间生产的装配指导、维修服务及用户培训。

开目3DAST 16.0新版本_3

▶  大型模型处理能力、渲染效率大幅提升。优化了大型模型处理能力,包括模型加载效率、模型操作渲染效率,系统在大模型场景下的应用效率增强30%以上,产品性能进一步提升。

开目3DAST 16.0新版本_3

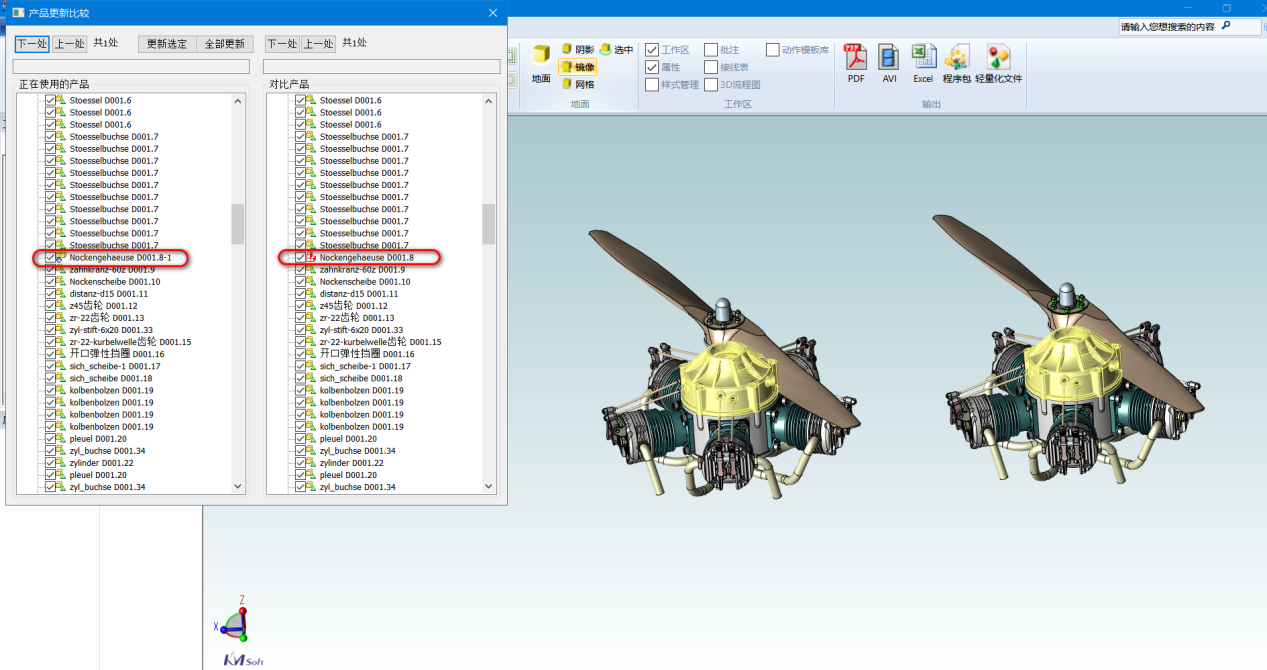

▶  构建工艺知识体系,实现典型工艺快速复用。将标准型号产品的三维装配工艺保存成典型工艺,构建标准工艺知识体系,实现变形产品(新产品)快速的继承与复用,产品的易用性和智慧性进一步提高。

开目3DAST 16.0新版本_4

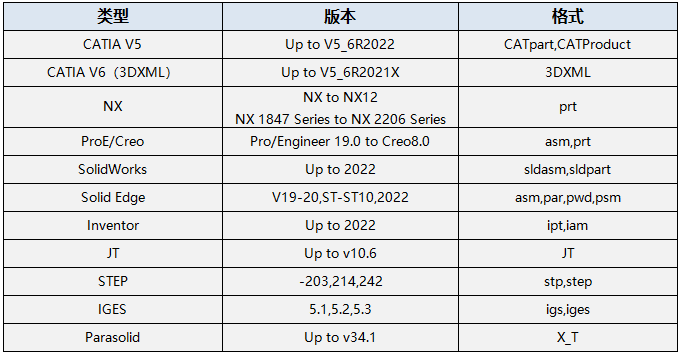

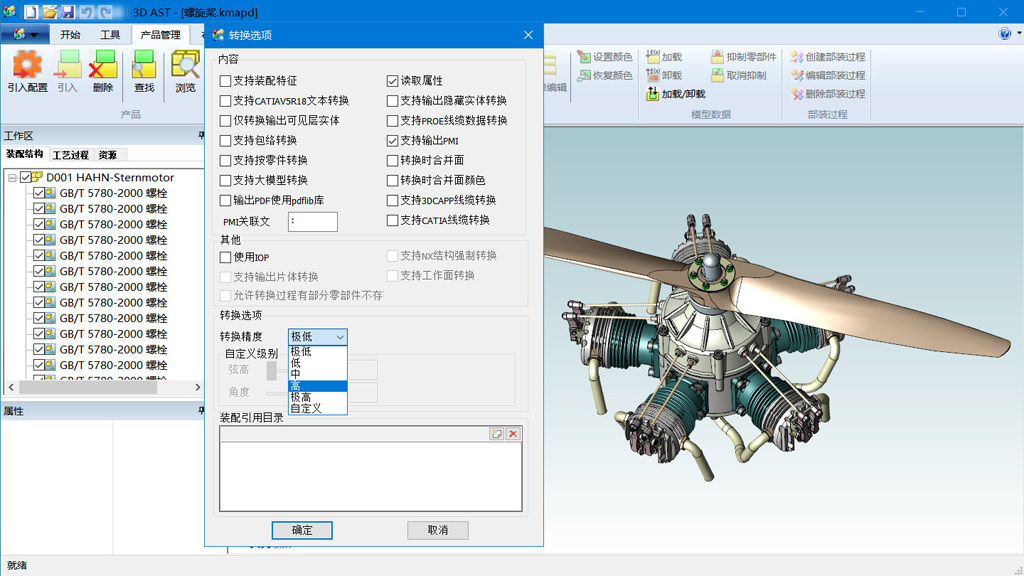

▶  兼容国产3DCAD,支持主流三维数模导入。不仅新增国产中望3D格式模型的导入,并支持最新版本的NX、CREO、CATIA、Solidworks等原始三维模型以及中间格式IGES、STEP、Parasolid等。

开目3DAST 16.0新版本_5

更懂中国制造业实情,产品应用好评如潮

作为中国第一款3D可视化装配工艺规划软件,开目3DAST基于中国制造业实情,凝聚了开目软件多年的技术沉淀与行业经验,产品更专业、使用更便捷。

1

深厚的行业底蕴:作为国内数字化工艺和数字化制造领域的领导者,在国内第一个研发出商品化CAPP软件,拥有高端制造企业客户10000余家;

2

多年的装配工艺知识沉淀:30余年深耕制造业数字化转型,积累了丰厚的专业知识,更符合中国制造业企业装配工艺规划应用实情;

3

 强大的集成能力:可实现与CAPP、PDM、MES等系统无缝集成,打通了从设计、制造、工艺、管理全三维可视化化技术瓶颈;

4

操作简单易上手:无需掌握复杂的三维设计软件,只需了解产品的装配工艺,就可轻松使用3DAST进行装配工艺规划。

3DAST一经发布,便引得市场瞩目,斩获各种荣誉:国家工信部优秀软件产品、国家重点新产品、湖北省优秀软件产品、湖北省工业软件十大优秀应用案例、湖北省自主创新产品、国际软博会金奖、高交会优秀产品奖......获得行业内广泛赞誉!

此外,3DAST针对航空、航天、汽车、船舶、轨道交通等高端装备行业的产品特点,深入解析各行业在三维装配工艺设计和仿真方面的应用特色需求和技术难点,例如巨量零部件三维装配和仿真性能问题、机电一体化复杂布线问题等,实现三维装配工艺的设计和仿真。

3DAST已在特变电工、中国中车、格力电器、金风科技、高德红外、中国铁建重工、航天科工、航天科技、中国船舶等高端装备制造企业广泛应用!

开目3DAST 16.0新版本_6

开目3DAST 16.0更成熟、更稳定,功能更强大,可更好的满足用户日益复杂的三维装配工艺设计需求,新版本的发布标志着开目软件在模型驱动的三维工艺设计解决方案更加完善。未来,开目软件将继续专注于工业软件关键核心技术研发,不断提升创新能力,为广大用户提供功能更强大的国产高端工业软件。


更多亮点功能待您解锁,欢迎致电申请试用:02767869829。
